雙排同徑球回轉支承

類別：轉盤軸承

發布日期：2021-08-09 14:43:30

瀏覽次數：24693次

產品特點：雙排同徑球回轉支承轉盤軸承主要用于風力發電機設備和混凝土運輸泵車。在風力發電設備中，軸承安裝在螺旋槳的根部，以充當側面螺旋槳。間隙要求為零或負，并且啟動摩擦扭矩大，回轉精度高。

咨詢熱線：150-3630-3608 在線訂購

產品型號產品描述

外齒式雙排同徑球回轉支承型號尺寸參數

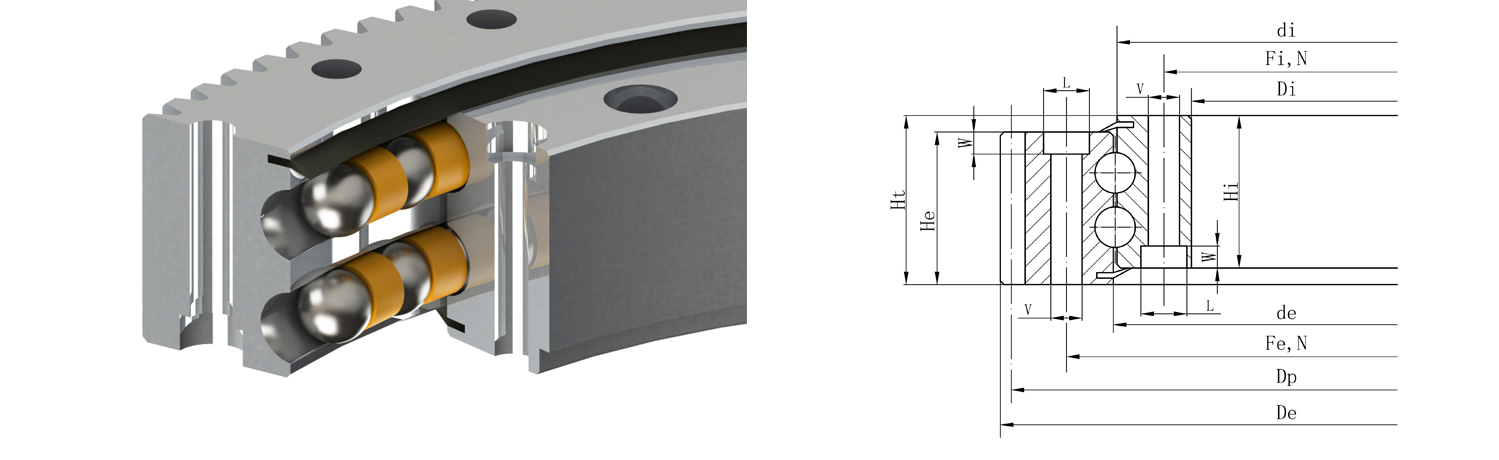

外齒式雙排同徑球轉盤軸承

型號	外形尺寸							安裝尺寸						齒參數				載荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Fi	N	V	L	W	m	Z	x·m	Dp
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]		[-]	[mm]	[-]	[mm]	[mm]	[kN]	[kg]
2B22-E-0307	432	309	305	224	83	83	92	360	254	16	17	25	12	6	70	-	420	40.8	51
2B22-E-0383	504	385	381	300	83	83	92	436	330	16	17	25	12	8	61	-	488	81.6	64
2B25-E-0475	595	477	473	382	88	88	98	540	410	24	17	25	14	5	117	-	585	34	85
2B25-E-0575	712	577	573	470	88	88	98	640	508	24	17	25	9	8	87	-	696	81.6	123
2B20-E-0752	864	754	750	678	83	83	92	800	706	36	17	25	9	6	142	-	852	62	114
2B25-E-0821	979	823	819	718	92	92	102	893	753	36	21	31	15	10	94	11	940	141.2	200
2B20-E-0968	1080	970	966	893	83	83	92	1015	922	30	17	25	10	8	133	-	1064	82.6	148
2B25-E-1077	1200	1079	1075	976	88	88	98	1135	1012	36	19	-	-	8	148	-	1184	83.6	210
2B25-E-0980	1144	982	978	870	96	96	110	1050	910	36	21	31	12	10	111	8	1110	170	262
2B28-E-1117	1289	1120	1114	985	98	98	108	1198	1035	40	21	31	18	10	125	10.5	1250	160.4	332
2B28-E-1215	1380	1218	1212	1095	98	98	108	1290	1135	36	23	34	16	10	136	-	1360	144	334
2B30-E-1249	1476	1252	1246	1085	101	101	110	1350	1150	48	26	37	23	10	144	8.6	1440	172	502
2B35-E-1249	1472	1252	1246	1085	134	134	144	1350	1150	36	28	41	27	14	102	9.1	1428	295.6	640
2B30-E-1391	1603	1394	1388	1208	110	110	120	1500	1280	40	29	-	-	10	157	7.5	1570	202	636
2B35-E-1402	1604	1405	1399	1208	134	134	144	1500	1280	48	31	46	28	10	157	7	1570	295.6	710
2B35-E-1390	1634	1393	1387	1208	138	134	148	1500	1280	48	31	46	24	14	113	14	1582	354.6	800
2B35-E-1578	1805	1581	1575	1433	140	140	156	1671	1485	60	28	41	15	16	109	16.9	1744	411.2	810

內齒式雙排同徑球回轉支承型號尺寸參數

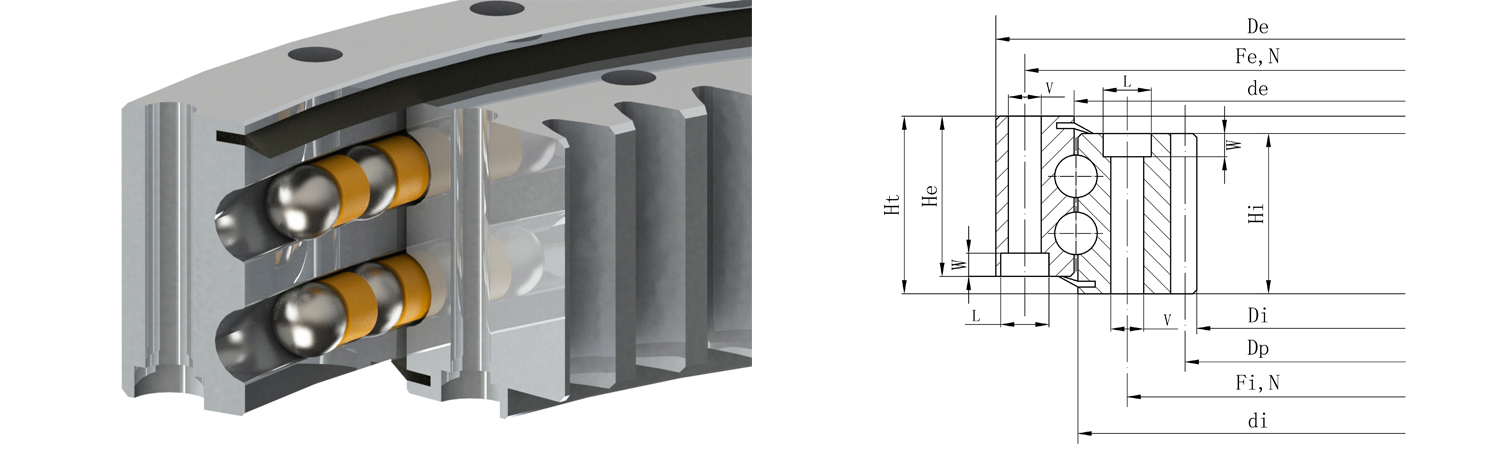

內齒式雙排同徑球轉盤軸承

型號	外形尺寸							安裝尺寸						齒參數				載荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Fi	N	V	L	W	m	Z	x·m	Dp
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]		[-]	[mm]	[-]	[mm]	[mm]	[kN]	[kg]
2B22-I-0625	705	627	623	504	83	83	92	675	575	32	17	25	9	8	65	-	520	98.6	95
2B22-I-0763	850	765	761	641	83	83	92	820	705	36	17	25	17	8	81	-4	648	128.4	128
2B20-I-0897	973	899	895	786	88	88	97	944	850	36	17	25	11	8	100	-	800	90.6	141
2B22-I-0885	982	887	883	754	88	88	97	944	826	36	21	31	14	8	95	-4	760	123.6	170
2B25-I-0972	1074	974	970	820	100	96	114	1035	910	40	21	-	-	10	84	-	840	152	234
2B22-I-1088	1172	1090	1085	962	88	88	97	1134	1040	36	17	25	11	10	98	-	980	113.4	193
2B25-I-1103	1200	1105	1099	963	96	96	110	1160	1040	36	21	31	12	10	98	-	980	124.6	239
2B30-I-1143	1250	1147	1141	998	99.5	99.5	110	1208	1080	36	21	31	12	10	100	-8	1000	182.6	276
2B28-I-1222	1345	1225	1219	1061.6	98	98	108	1290	1150	40	21	31	16	10	108	-	1080	146.6	331
2B30-I-1351	1470	1354	1348	1179	98	98	108	1425	1270	48	23	34	18	12	100	-	1200	171	365
2B40-I-1386	1530	1389	1383	1186	134	134	144	1480	1290	48	25	37	23	12	100	-	1200	226	627
2B30-I-1613	1750	1616	1610	1418.4	110	105	120	1705	1525	48	25	37	23	12	120	-	1440	186.2	564
2B45-I-1605	1780	1606	1602	1375	134	134	144	1710	1500	48	31	46	28	14	100	-	1400	274.8	840
2B35-I-1935	2100	1938	1932	1719	134	134	144	2035	1835	72	29	-	-	12	145	-	1740	228	965
2B35-I-2003	2178	2006	2000	1779	134	134	144	2108	1898	72	29	-	-	12	150	-	1800	228	1062

　　雙排同徑球回轉支承具有良好的轉速、靈活性、重量輕等特點，擁有抗疲勞的設計，承載能力大，壽命長。雙排同徑球回轉支承主要用于風力發電機設備和混凝土運輸泵車。在風力發電設備中，雙排同徑球轉盤軸承安裝在螺旋槳的根部，以充當側面螺旋槳，軸承間隙要求為零或負，并且啟動摩擦扭矩大，回轉精度高。就其自身的特性而言，雙排同徑球轉盤軸承具有緊湊的結構，可有效節省內圈和外圈安裝孔的中心直徑，同時提高承載能力。
　　我們都知道汽車起重機、挖掘機、汽車起重機、固定起重機、起重軸承、船舶設備和建筑起重機需要一定的承載能力，而雙排同徑球回轉支承就可以很好的地解決了轉速與承載的關系，軸承直徑基本在500-2000mm,2100-3500mm之間，承載量在150T以內，超出該范圍，選用三排滾子軸承。
　　雙排同徑球回轉支承應用
　　選用雙排同徑球回轉支承的機械多為輕便靈活的汽車起重機、水泥泵車、克令吊軸承、汽車起重機，本身承載能力不高但旋轉靈活性高于普通設備。
　　回轉支承分類
　　回轉軸承又叫轉盤軸承，通常情況下，回轉支承本身具有安裝孔，潤滑油孔和密封裝置，可以滿足在不同條件下工作的各種主機的不同需求；另一方面，回轉支承本身具有緊湊的結構并引導旋轉，方便，易于安裝和維護。
　　回轉支承，根據結構形式的不同，可分為四點接觸球回轉支承，雙列不同直徑的球回轉支承，交叉圓柱滾子回轉支承和三列圓柱滾子回轉支承。雙排同徑球回轉支承的類型根據是否帶齒將齒的分布位置分為不同的結構，例如無齒型，外齒型和內齒型。
　　根據不同的結構特性，回轉支承可以滿足工作主機在各種載荷條件下的需求。其中，四點接觸球式轉盤軸承具有較高的動負荷能力，交叉圓柱滾子回轉支承具有較高的靜負荷能力，而三排圓柱滾子組合轉盤軸承回轉支承由于把承載能力的提高引向軸承的高度方向。為了提高軸承的承載能力，不同的滾道和滾子組分別承受各種載荷，因此在相同的受力條件下，軸承的直徑可以大大減小，因此具有使主機更緊湊的特點，并且這是一個高承載能力的轉盤軸承。
